Bundels, inclusief in- en uitlaatkasten, vernieuwen

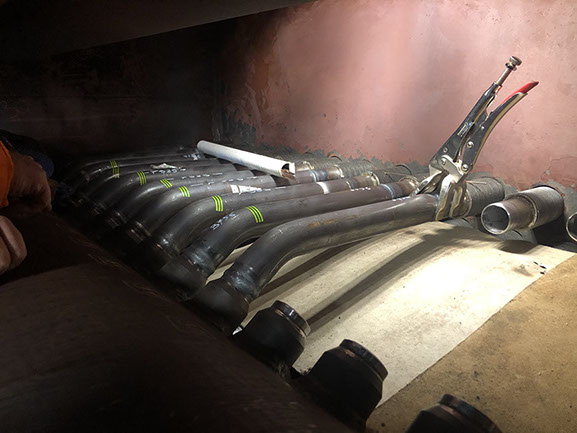

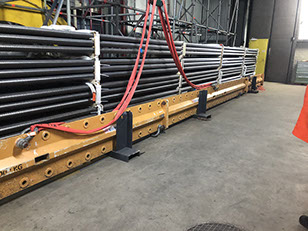

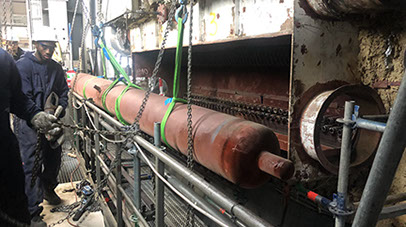

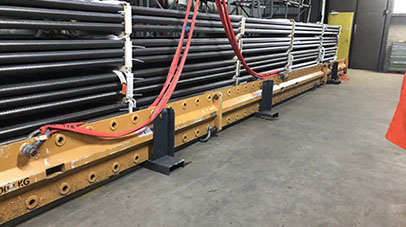

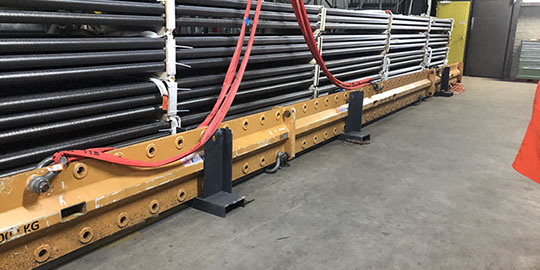

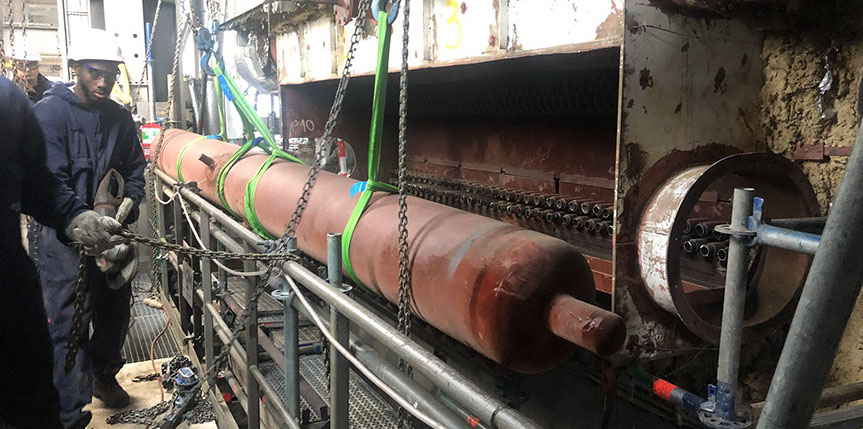

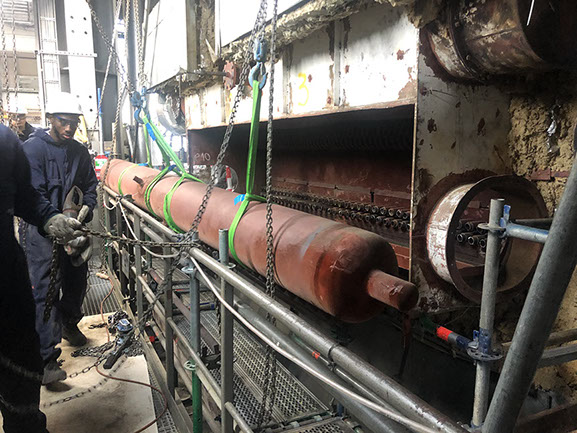

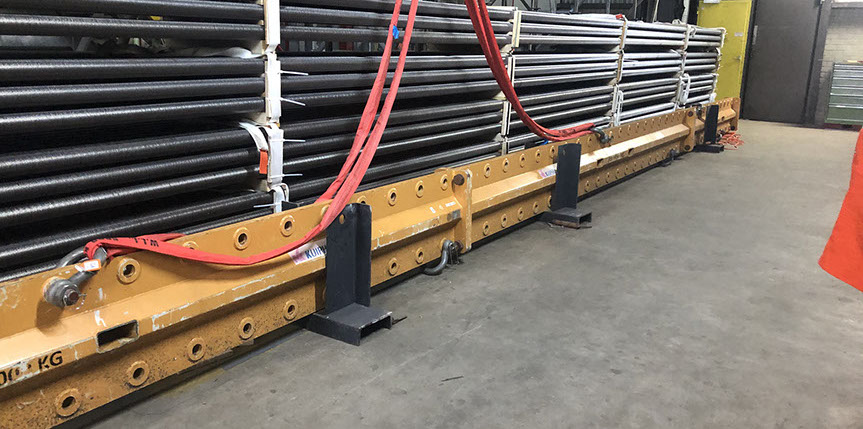

Onze klant was een grote energieleverancier in het midden van Nederland. Deze klant heeft een zgn. STEG-unit staan, bestaande uit een gasturbine, afgassenketel en stoomturbine. Voor wat betreft deze afgassenketel zijn in het verleden problemen ontstaan met de ontwatering van de liggend gepositioneerde warme herverhitterbundels (Tontwerp = 5350C, Pontwerp = 32 bar). Hierdoor ontstond meermaals waterslag in de gevinde pijpen van deze bundels. Als gevolg hiervan waren deze pijpen deels gegolfd, wat het ontwateringsprobleem verergerde. De klant heeft om die reden verzocht om de bundels, inclusief in- en uitlaatkasten, te vernieuwen.

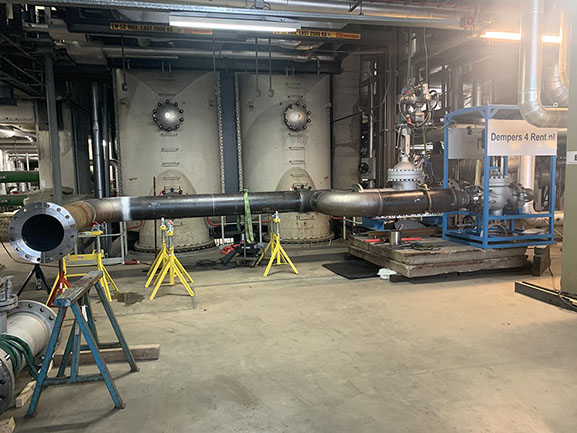

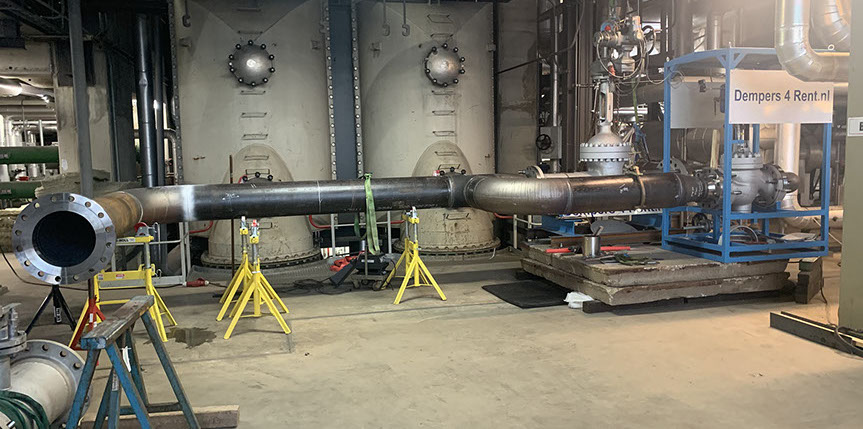

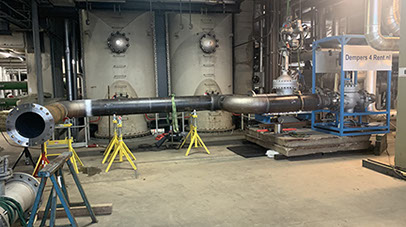

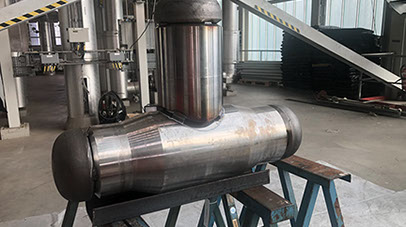

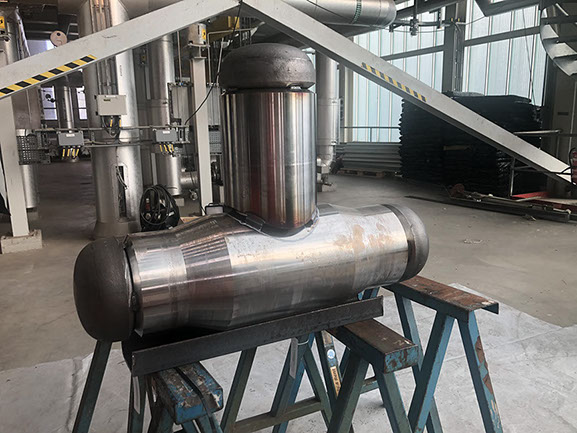

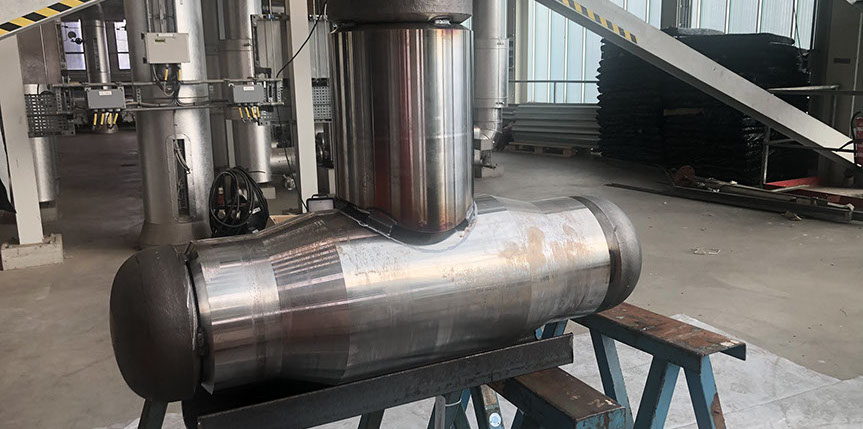

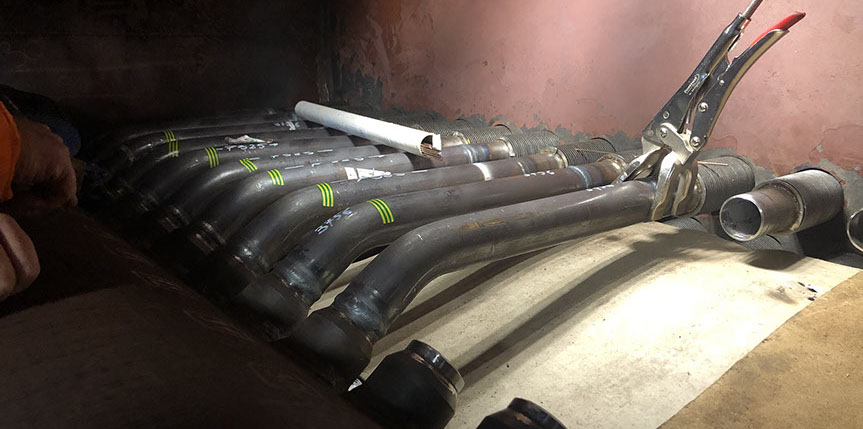

Deze bundels zijn de laatsten voordat de stoom als warme herverhitte stoom wordt aangeleverd bij de middendruk-stoomturbine. Omdat er geen aftakkingen tussen bundels en turbine zijn voorzien en de persstompen van de tubine stopkleppen niet aanwezig waren is ervoor gekozen de bundel na montage “uit te blazen”. Hiervoor is een tijdelijke uitblaasleiding ontworpen en geplaatst.

Bijkomende werken bij dit project waren:

• De bundels had geen vast punt, waardoor de verbindingslussen van de voorliggende bundels ongecontroleerde bewegingen maakten. De nieuwe bundels zijn uitgevoerd met vast punt en de ophanging van de verbindingslussen is opnieuw ontworpen.

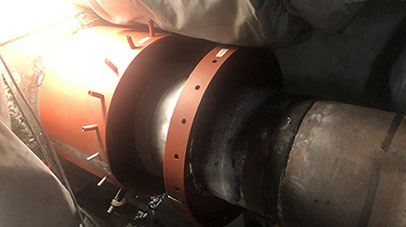

• De compensatoren van de headeraansluitingen waren van staal. Deze gaan bij radiale beweging snel kapot, met rookgaslekkage tot gevolg. Deze compensatoren zijn gemodificeerd en nu uitgevoerd als weefselcompensator.
